Protégez vos moteurs et générateurs contre la surchauffe.

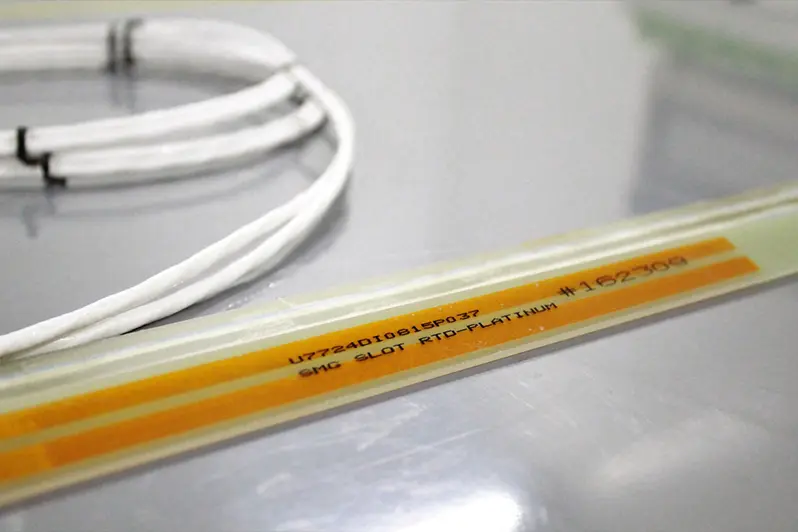

Sondes RTD pour encoches de stator de moteurs et générateurs
Les sondes RTD pour encoches de stator sont intégrées directement dans les enroulements statoriques des moteurs et des générateurs afin d’assurer une surveillance localisée de la température. Également appelées détecteurs de température d’enroulement (WTD), elles permettent de détecter les surchauffes avant qu’elles n’entraînent une détérioration de l’isolation, une défaillance de l’équipement ou un arrêt non planifié.
Résumé du produit
- Surveillance précise de la température
- Améliore la longévité du moteur
- Améliore l’efficacité
- Détection précoce des pannes
- Garantit la sécurité et les économies de coûts
Spécifications des capteurs RTD pour encoches de stator
| Spécification | Options disponibles |
|---|---|
| Type de capteur | Sonde RTD pour encoche de stator / Détecteur de température de bobinage (WTD) |
| Élément sensible standard | Pt100 |
| Autres éléments | Pt1000, Cuivre, Nickel, thermocouple de type K |
| Configuration de l’élément | Simple ou duplex |
| Longueur | 30–5000 mm |
| Épaisseur typique | 1,3–2,0 mm |
| Câblage | 2, 3, 4, 6 ou 8 fils |
| Classe de tolérance | Classe A ou B |
| Construction | Plate, mince et bifilaire |
| Options pour zones dangereuses | ATEX, IECEx, KTL, KGS, BV Marine |
| Fabricant | SMG, Corée du Sud |
| Délai de livraison standard | 3–4 semaines, selon la conception/configuration |
Comprendre le rôle des encoches du stator
Les moteurs et générateurs électriques à courant alternatif sont composés de deux éléments clés : un stator fixe et un rotor rotatif. Pour garantir le fonctionnement sûr et efficace de ces pièces essentielles, une protection thermique performante est indispensable, car la plupart des pannes de moteur sont dues à une surchauffe des enroulements du stator.
Les encoches du stator jouent un rôle important à cet égard : ce sont des rainures longues et étroites pratiquées dans le noyau du stator qui maintiennent et fixent les enroulements en cuivre. Lorsqu’un courant alternatif traverse ces enroulements, un champ magnétique se forme à l’intérieur des encoches et entraîne le moteur. La conception des encoches assure le maintien en place des enroulements, leur isolation électrique et un refroidissement efficace, autant d’éléments cruciaux pour un fonctionnement sûr et performant.
Prévention des pannes moteur grâce aux sondes RTD
Les sondes RTD pour encoches de stator assurent une surveillance très précise de la température à l’intérieur des encoches du stator, protégeant ainsi votre équipement contre la surchauffe, la dégradation de l’isolation et les arrêts imprévus coûteux.
La surchauffe est le principal ennemi de l’isolation des moteurs. Pour chaque augmentation de température de 10 °C, la durée de vie de l’isolation est réduite de moitié. Les problèmes électriques représentent 47 % des pannes de moteurs, et les défaillances d’enroulement à elles seules 37 %, ce qui souligne l’importance cruciale d’une surveillance adéquate de la température pour la protection de l’isolation.
Cette sonde RTD pour encoches de stator joue un rôle majeur dans la prévention de dommages moteur extrêmement coûteux. Les gros moteurs utilisent généralement six sondes RTD ou plus pour garantir un fonctionnement fiable et sûr
dans toutes les conditions de charge.
Applications des fentes de stator dans toutes les industries
Les RTD d’encoche de stator ou détecteurs de température d’enroulement (WTD) sont utilisés dans de nombreux secteurs où la fiabilité des moteurs et générateurs électriques est essentielle, notamment :
- Centrales hydroélectriques
- Éoliennes
- Environnements de fabrication industrielle
- Machines électriques et générateurs à usage intensif
Dans toutes ces applications, une surveillance précise de la température permet :
- Une longévité accrue du moteur
- Une efficacité opérationnelle améliorée
- Une détection précoce des défauts ou des conditions de tension anormales
- Une sécurité renforcée lors des opérations à forte demande
- Une réduction des coûts de maintenance grâce à la diminution des défaillances d’isolation ou des pannes mécaniques
Comment fonctionne une sonde RTD pour encoche de stator ?
Les sondes de température (RTD) pour encoches de stator intègrent des éléments sensibles sur la majeure partie de leur longueur, permettant une mesure continue de la température moyenne sur une vaste zone. Cette conception garantit la détection des points chauds localisés, offrant ainsi une vision complète et réactive du profil thermique au sein de l’encoche du stator.
Une sonde RTD pour encoche de stator est placée directement dans le bobinage du stator afin de mesurer la température au plus près des zones susceptibles de surchauffer. Les sondes SMG pour encoches de stator présentent une conception plate, fine et flexible facilitant leur installation entre les bobinages, ainsi qu’un bobinage bifilaire visant à éliminer les erreurs dues à l’induction.
Parmi leurs principales caractéristiques :
- Matériaux flexibles et non inductibles pour un ajustement et des performances optimales
- Conception plate et fine pour un encastrement parfait entre les enroulements
- Construction bifilaire pour éviter les erreurs liées à l’induction
- Durabilité aux chocs, aux vibrations et à la pression
- Haute précision, répétabilité et stabilité à long terme

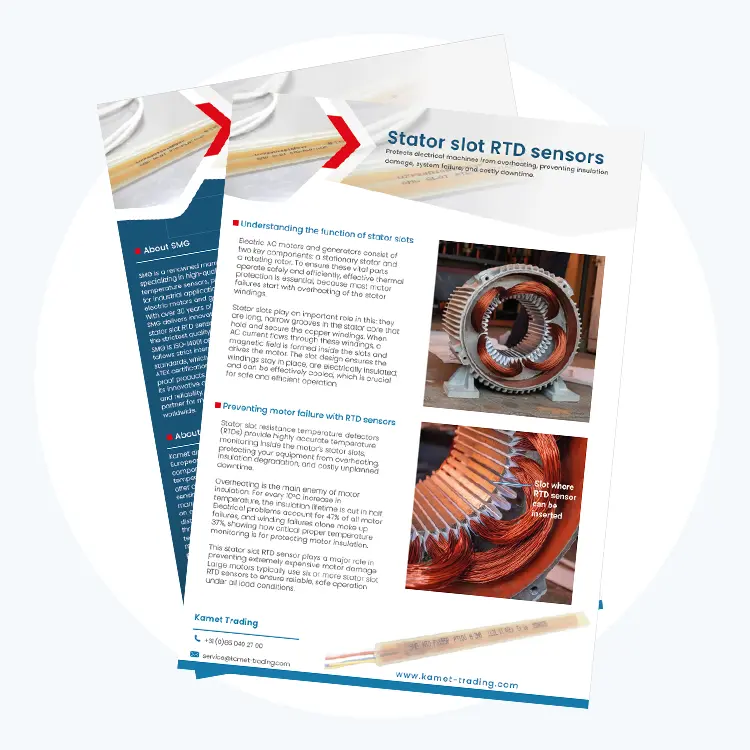

Téléchargez la brochure du capteur RTD à encoche de stator
Téléchargez la brochure du capteur RTD à encoche de stator pour un aperçu rapide de sa valeur ajoutée, de ses spécifications techniques et de ses applications typiques.
« * » indique les champs nécessaires
Comment choisir une sonde RTD pour encoche de stator ?
Le choix d’une sonde RTD pour encoche de stator dépend de l’élément sensible requis, de la longueur et de l’épaisseur de la sonde, de sa conception (simple ou double), de la configuration du câblage, de la classe de tolérance ainsi que des éventuelles exigences de certification pour zones dangereuses. La plupart des sondes RTD pour encoches de stator sont fabriquées sur mesure pour une application spécifique de moteur ou de générateur.
Nos sondes à résistance à encoche statorique sont fabriquées par SMG en Corée du Sud. Reconnue dans le monde entier, SMG offre une protection thermique haute performance, soutenue par une ingénierie coréenne éprouvée. La plupart de ses sondes à résistance à encoche statorique sont des solutions sur mesure, adaptées à l’application et aux exigences de performance de chaque client.
Chaque capteur est calibré et fabriqué pour répondre aux exigences de votre système. Nos ingénieurs se feront un plaisir de vous aider à choisir la conception la mieux adaptée à votre application.
Spécifications disponibles :
- Type d’élément : Pt100 (standard), Pt1000, cuivre, nickel, thermocouple de type K
- Éléments simples ou doubles
- Longueurs : de 30 mm à 5 000 mm
- Épaisseur : généralement comprise entre 1,3 et 2,0 mm
- Corps : selon le système simple ou double
- Configurations de câblage : systèmes à 2, 3, 4, 6 ou 8 fils
- Classe de tolérance : Classe A ou B
- Options pour zones dangereuses : versions certifiées de sécurité intrinsèque et de sécurité augmentée (ATEX, IECEx, KTL, KGS, BV Marine)
Qualité et service Kamet
En achetant un produit Kamet, vous pouvez compter sur un service client rapide et réactif, ainsi que sur une qualité constante. Tous les composants proviennent d’Europe, des États-Unis ou du Japon et sont sélectionnés pour leur fiabilité et leurs performances.
- Réponse : sous 24 heures les jours ouvrés
- Délai de livraison : 3 à 4 semaines selon le modèle et la configuration
