Le CS-1100 CableStream
Le lancement en 2023 de la CS-1100 Cablestream a introduit une approche révolutionnaire de la production de capteurs de température industriels qui porte l’efficacité, la précision et la rapidité du processus à un niveau supérieur. Cette machine de pointe est conçue en collaboration avec nos experts internes pour automatiser la coupe et le redressement des câbles MI, ce qui permet non seulement de réaliser des économies, mais aussi d’améliorer la qualité des produits. Nous sommes heureux de vous présenter les fonctions, les avantages et les aspects techniques de ce nouveau produit fabriqué par The Machines Factory, une collaboration innovante à laquelle Kamet est fière de participer.
Qui bénéficiera du CS-1100 ?
La CS-100 est la première machine à combiner et à automatiser un certain nombre d’étapes dans la production de capteurs de température à partir de câbles MI. Les entreprises impliquées dans la production de capteurs reconnaîtront l’un des principaux défis associés à la coupe et au redressement des câbles MI : ils nécessitent des techniciens hautement qualifiés dans le cadre d’un processus très long et à forte intensité de main-d’œuvre afin de produire des produits de haute qualité.
L’approche automatisée proposée par le CS-100 permet de réaliser d’importantes économies à cet égard et apporte une solution aux défis techniques courants suivants :
- Un produit sans bavure nécessite une technique de coupe très spécifique pour l’isolation du MgO
- Le meulage à travers le MgO compact nécessite des outils et des techniques de coupe hautement spécialisés et, s’il est mal fait, entraîne une usure prématurée des lames.
- L’erreur humaine peut affecter la qualité du produit final.
Quelles sont les caractéristiques qui font du CS-1100 une excellente solution de coupe de câbles ?
Le CS-1100 utilise une approche de pointe pour redresser et couper les câbles MI avec une précision et une cohérence inégalées : tolérance de 1 mm sur les longueurs >100 mètres. Chaque morceau de câble coupé (d’une longueur choisie et personnalisable) est exactement de la même qualité et de la même taille. Nous pouvons garantir que la coupe est pratiquement exempte de bavures, ce qui élimine le travail supplémentaire d’enlèvement des jantes. Des caractéristiques telles qu’un logiciel et des capteurs avancés, un codeur de mouvement, des systèmes d’alimentation et de serrage uniques et des disques de coupe spécialisés garantissent ce haut degré de précision et un excellent contrôle de la qualité. Nous les examinerons plus en détail dans la section technique.
Cependant, d’autres aspects importants de cette machine vous permettront de vous faire une idée plus complète de ce que la CS-1100 peut offrir à votre entreprise.
1. Interface conviviale
Le point de départ du CS-1100 est l’écran tactile LCD haute résolution affichant l’interface logicielle grâce à laquelle l’opérateur peut facilement garder le contrôle total du CS-1100. Tous les paramètres d’une session sont réglés ici, comme la longueur et la vitesse de coupe ou une file d’attente de traitement. Il permet de démarrer et d’arrêter rapidement la machine et offre une vue claire de l’état actuel de la machine ainsi que des avertissements et des alertes. Le logiciel intuitif et la conception conviviale permettent d’éviter les erreurs et de former rapidement les nouveaux opérateurs.
2. File d’attente de traitement
Le CS-1100 est conçu pour maintenir une file d’attente de production, passant automatiquement d’un travail à l’autre. La file d’attente est facilement accessible et modifiable via l’écran tactile. Cette fonction de file d’attente augmente l’efficacité et réduit la nécessité d’une intervention manuelle entre les travaux.
3. Large plage de manipulation
La gamme de manipulation du CS-1100 est étendue et comprend des câbles de petits diamètres, allant de OD 1,0 mm à 8,0 mm.
4. Alertes de dysfonctionnement
Notre logiciel et nos capteurs ont été programmés pour alerter les opérateurs par des lumières clignotantes et des avertissements à l’écran en cas de dysfonctionnement. Il est ainsi facile d’identifier et de résoudre les problèmes éventuels. La possibilité d’enregistrer les informations de fonctionnement dans des fichiers journaux constitue également une référence précieuse pour le dépannage et la maintenance.
5. Entretien et pièces de rechange
Avec l’usure normale, certaines pièces du CS-1100 devront être remplacées régulièrement, par exemple les disques de coupe et les bagues en PTFE. The Machines Factory a opté pour une conception modulaire de la CS-1100 qui simplifie l’entretien et le remplacement des pièces. Ce système modulaire, associé aux manuels d’instructions, permet de réaliser des économies importantes : Qu’il s’agisse de disques, de bagues ou de composants électroniques à remplacer, votre propre opérateur peut se charger de la plupart des opérations de maintenance, évitant ainsi les frais d’appel au support technique. Une autre économie réside dans le fait que notre logiciel avertit à temps les opérateurs lorsque des pièces doivent être remplacées, ce qui minimise le risque de mauvaises performances, de temps d’arrêt ou d’endommagement de la machine.
Le CS-1100 bénéficie d’une garantie d’un an et d’une extension de garantie dans le cadre d’un contrat de service.
La facilité de remplacement des pièces et la rapidité avec laquelle les commandes sont honorées constituent l’une des principales caractéristiques du CS-1100 et de l’approche de notre société en matière de service à la clientèle. En revanche, d’autres machines sur le marché ont des délais de livraison extrêmement longs et/ou des pièces irremplaçables.
6. Les dispositifs de sécurité
Des capteurs de sécurité spéciaux garantissent que la machine ne peut être utilisée que si le couvercle est fermé.
La lame de coupe est recouverte d’une unité d’extraction. L’unité d’extraction est constituée d’un couvercle imprimé en 3D qui est attaché à un tuyau d’aspiration qui sort par l’arrière de la machine et couvre le disque de coupe. Cela permet d’éviter les coupures accidentelles lors de l’ouverture de la machine et de s’assurer qu’aucune poussière de coupe du câble MI n’est libérée dans l’air.
Un service d’installation et de formation sur site peut être acheté. Ce service comprend des instructions de sécurité complètes pour les opérateurs de la machine.
7. Accessoires optionnels
Pour mieux servir nos clients, nous avons conçu deux accessoires optionnels pour le CS-1100, qui permettent d’optimiser le flux de travail et la productivité.
Tout d’abord, le porte-bobine peut être utilisé pour faciliter l’introduction du câble MI dans la machine. Le porte-bobine maintient le câble fermement en place sans qu’il ne s’emmêle ou ne s’enroule (comme c’est le cas avec d’autres machines).
Deuxièmement, le collecteur se connecte au point de sortie de la machine et permet d’accumuler proprement les longueurs de câble MI coupées avant de les emmener à l’étape suivante du processus d’assemblage.
Contrôle de la qualité par la conception technique
Comme nous l’avons déjà mentionné, le contrôle de qualité et la précision exceptionnels du CS-1100 sont obtenus grâce à ses caractéristiques techniques remarquables. Nous allons en souligner quelques-unes ici :
Lisseur rotatif
Afin de redresser le câble MI de manière uniforme et cohérente, il est tourné à grande vitesse tout en étant soumis à une pression uniforme. Ce processus est réalisé à l’aide d’un redresseur rotatif équipé de bagues en PTFE qui garantissent une rotation régulière et sans à-coups du câble.
Système d'alimentation
Deux courroies dentées en caoutchouc exercent une pression constante sur le câble MI, ce qui lui permet de se déplacer en douceur dans la machine. Le système d’alimentation est exceptionnel en ce sens qu’il est capable de compenser tout glissement susceptible de se produire pendant le redressement et la coupe. Le codeur de mouvement est l’élément clé qui rend cela possible. Il calcule la ligne de mouvement exacte du câble MI en mesurant le mouvement de rotation d’une roue que le câble MI traverse, calculant ainsi la longueur exacte du câble qui a été introduit dans la machine. S’il détecte un glissement, il peut effectuer les ajustements nécessaires pour le compenser. Ainsi, chaque coupe est effectuée exactement au bon endroit.
Disque de coupe
Le choix du disque de coupe a une influence directe sur la qualité de la coupe et nous prenons en considération un certain nombre de facteurs, dont les suivants :
- la finition requise du produit, qui détermine le grain du disque (le grain est un peu comme du papier de verre, il détermine la douceur de la surface finie du câble après traitement).
- les composés utilisés dans la composition du disque, qui déterminent sa durabilité. Nous avons le choix entre un disque de coupe en oxyde d’alumine et un disque de coupe en carbone silice, chacun ayant ses propres propriétés.
- la nature de la gaine et son potentiel de production de chaleur pendant la coupe.
Nous vous proposons un disque composé de silice et de carbone. Ce disque et sa granulométrie fine permettent une coupe efficace.
Le second disque est composé d’oxyde d’alumine, ce qui permet de générer rapidement une arête nette et tranchante. Il présente une faible résistance et génère très peu de chaleur, ce qui est généralement le cas lors de la coupe de matériaux de gaine tels que AISI310, AISI316 ou INC600. On peut s’attendre à ce que sa durée de vie soit la plus longue lorsqu’il est utilisé pour couper des câbles MI de diamètres plus fins.

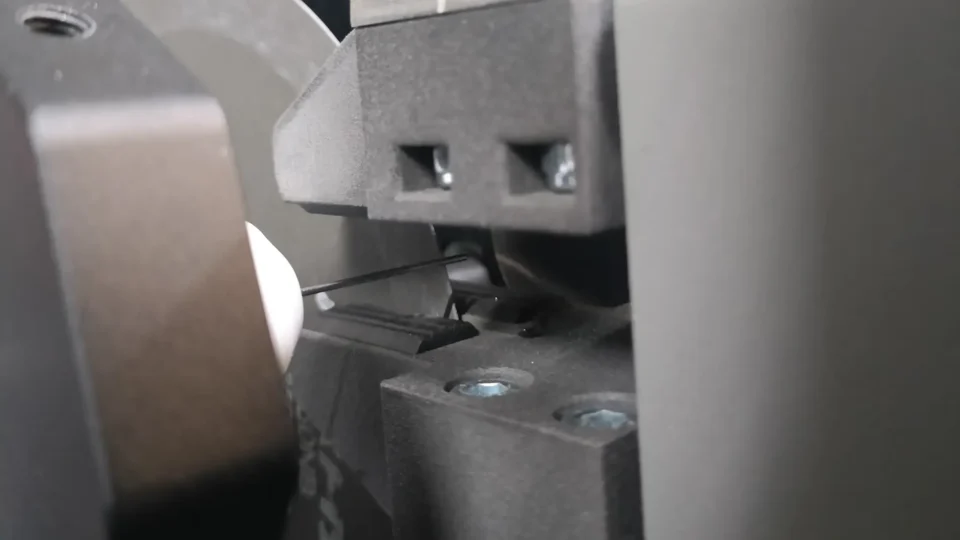

Système de serrage
Le dernier aspect technique qui contribue à nos coupes de câbles toujours propres et précises est notre système de serrage bien conçu. Il s’agit d’une poignée imprimée en 3D qui maintient fermement le câble pendant le processus de coupe, évitant ainsi tout glissement et toute bavure. La pince est entièrement réglable, ce qui la rend parfaitement adaptée à la gamme complète de diamètres de câbles que le CS-1100 est conçu pour traiter.
Kamet et Antech Solutions : L'usine de machines
Le CS-1100 est le produit de The Machines Factory, une collaboration entre deux entreprises néerlandaises : Kamet et Antech Solutions B.V.. Antech est spécialisée dans la recherche, le développement et le prototypage de machines. Pour plus d’informations, veuillez consulter notre site web à l’adresse themachinesfactory.com. Vous y trouverez également un aperçu des questions les plus fréquemment posées.
